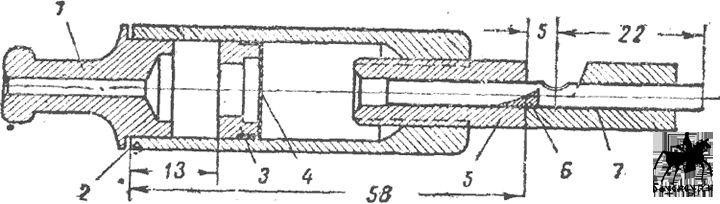

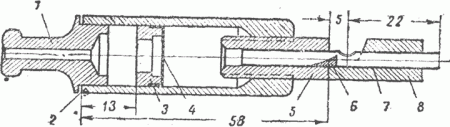

1 — мундштук: 2 — корпус камеры-конденсатора; 3 — перегородка конденсатора: 4 — матерчатая (тонкий искусственный шелк, марля) сетка перегородки; 5 — наконечник корпуса: 6 — отражатель воздуха; 7 — латунная трубка пищика; 8 — подвижной наконечник. Детали 1 и 2, 2 и 3, 7 и 5 имеют плотную посадку, 8-я на 7-й — скользящую. Размеры (в мм) даны без допусков.

Манок должен издавать высокий и нежный свист, прозрачно-чистый, несколько холодный по тембру и гибкий по интонации. Таким звуком обладают манки, изготовленные из перьев птиц или косточек. Но вся беда в том, что они быстро портятся и в нужный момент отказывают. Металлические манки можно сделать более прочными, с туго вставленным пластмассовым (а не восковым) вкладышем, но и они в холодную погоду быстро выходят из строя благодаря тому, что вдуваемый теплый воздух конденсируется и осаждается на внутренних стенках в виде мелких капелек. Такой манок начинает хрипеть и верещать.

Конструировать манок нужно по принципу «открытой трубки», т. е. система его га же, что у существующих в продаже, но технически он должен быть изготовлен более тщательно, а главное иметь хороший звук.

Для того чтобы манок был безотказным в течение всего дня, нужно соорудить к нему более свободную камеру-конденсатор, в один конец которой вставляется манок (со стороны вдувания), а другой конец будет служить мундштуком. Таким образом, камера будет собирать все образующиеся капельки пара. Наружную часть манка нужно по возможности утеплить путем надевания кожуха из пластмассы, пробки или дерева — это придаст звуку мягкость.

Попытки изготовить манок в виде маленького свистка (принцип «закрытой трубки») хотя и давали удовлетворительный результат в смысле «выносливости», однако звук в них никогда не был прозрачно-чистым и совершенно не имел гибкости, даваемой ему камерой-конденсатором.

Удлиняя манок посредством передвигающейся по нему муфты 4, мы можем менять высоту и тональность свиста.

Волохов А.
